اگر در یک خط تولید صنعتی نیاز به اندازه‌گیری دقیق وزن داشته باشیم، یکی از مهم‌ترین تجهیزاتی که استفاده می‌شود لودسل یا Load Cell است. امروزه در بسیاری از صنایع مانند بچینگ، دستگاه‌های بسته‌بندی، توزین مخازن، صنایع غذایی، سیمان، دارویی و حتی تجهیزات آزمایشگاهی از لودسل استفاده می‌شود. در واقع بدون لودسل، بسیاری از سیستم‌های توزین صنعتی امکان اندازه‌گیری دقیق وزن را نخواهند داشت.

در این مقاله با نحوه عملکرد لودسل، انواع آن و کاربردهای صنعتی Load Cell آشنا می‌شویم.

لودسل چیست؟

لودسل یک سنسور اندازه‌گیری وزن و نیرو است که نیروی مکانیکی را به سیگنال الکتریکی تبدیل می‌کند. این سیگنال توسط تجهیزات توزین و کنترلرهای صنعتی پردازش شده و مقدار وزن نمایش داده می‌شود. به زبان ساده، زمانی که جسمی روی لودسل قرار می‌گیرد، مقدار بسیار کمی تغییر شکل در ساختار فلزی آن ایجاد می‌شود و همین تغییر بسیار کوچک توسط سنسورها اندازه‌گیری می‌شود. در بسیاری از سیستم‌های صنعتی، خروجی لودسل به یک کنترلر وزن یا نمایشگر وزن متصل می‌شود تا عملیات نمایش، کنترل و مانیتورینگ وزن انجام شود.

لودسل چگونه کار می‌کند؟

بیشتر لودسل‌های صنعتی از تکنولوژی Strain Gauge استفاده می‌کنند. زمانی که وزن یا نیرو به لودسل وارد می‌شود:

1. بدنه فلزی لودسل دچار تغییر شکل بسیار جزئی می‌شود
2. استرین گیج مقاومت الکتریکی خود را تغییر می‌دهد
3. این تغییر توسط مدار داخلی اندازه‌گیری می‌شود
4. در نهایت سیگنال الکتریکی تولید می‌شود

این سیگنال معمولاً بسیار ضعیف است و به همین دلیل برای پردازش دقیق، از تجهیزات تخصصی توزین استفاده می‌شود. در سیستم‌های صنعتی معمولاً از نمایشگر وزن یا کنترلر وزن صنعتی برای پردازش سیگنال لودسل استفاده می‌شود.

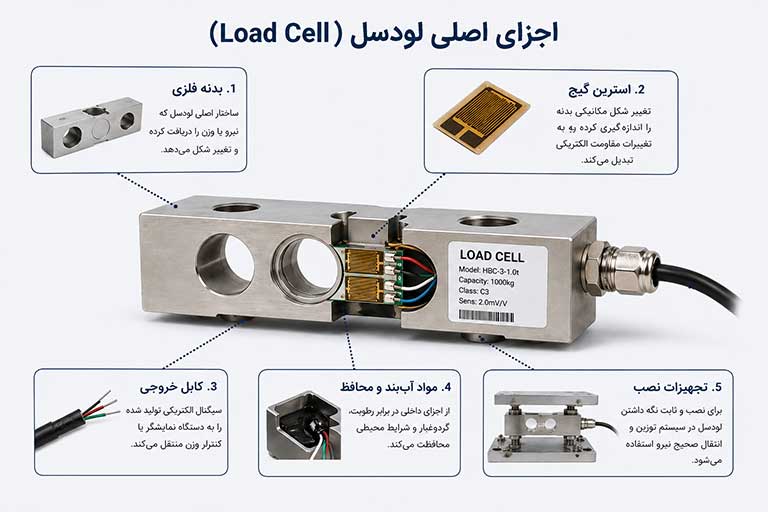

اجزای اصلی لودسل

دقت ساخت این بخش‌ها تأثیر مستقیمی روی دقت اندازه‌گیری وزن دارد. یک Load Cell معمولاً از بخش‌های زیر تشکیل شده است:

1. بدنه فلزی مقاوم
2.   استرین گیج (قبلا در مقاله استرین گیج چیست؟ کامل در رابطه با عملکرد این فناوری صحبت کردیم.)
3. مدار پل وتستون (Wheatstone Bridge)
4. کابل خروجی
5. محافظ صنعتی

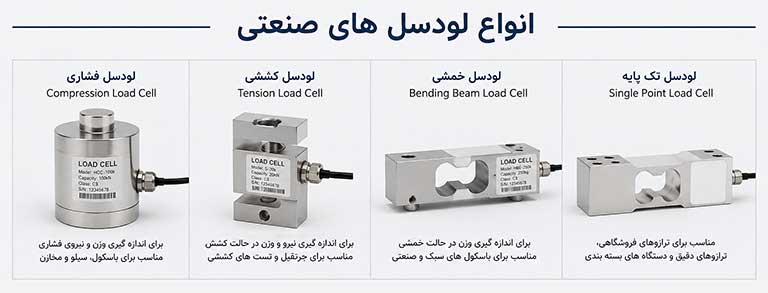

انواع لودسل

لودسل‌ها انواع مختلفی دارند و بسته به نوع کاربرد صنعتی انتخاب می‌شوند.

1. لودسل خمشی (Bending Beam)

این نوع لودسل بیشتر در: سیستم‌های بسته‌بندی، باسکول‌های سبک، دستگاه‌های صنعتی کوچک استفاده می‌شود.

2. لودسل فشاری (Compression Load Cell)

لودسل‌های فشاری برای اندازه‌گیری وزن‌های بالا مناسب هستند و معمولاً در: سیلوها، مخازن صنعتی، سیستم‌های بچینگ، باسکول‌های سنگین کاربرد دارند. در بسیاری از پروژه‌های توزین صنعتی، از سیستم‌های کنترل وزن برای مانیتورینگ دقیق مواد اولیه استفاده می‌شود. تجهیزات توزین صنعتی پارس مگا در پروژه‌های مختلف صنعتی و خطوط تولید مورد استفاده قرار گرفته‌اند.

3. لودسل کششی (Tension Load Cell)

این نوع لودسل برای اندازه‌گیری نیروی کشش استفاده می‌شود و کاربرد آن در موارد زیر است: جرثقیل‌ها، تست کشش، تجهیزات صنعتی خاص

4. لودسل تک‌پایه (Single Point)

این مدل بیشتر در موارد زیر استفاده می‌شود: ترازوهای فروشگاهی، دستگاه‌های توزین دقیق، تجهیزات بسته‌بندی

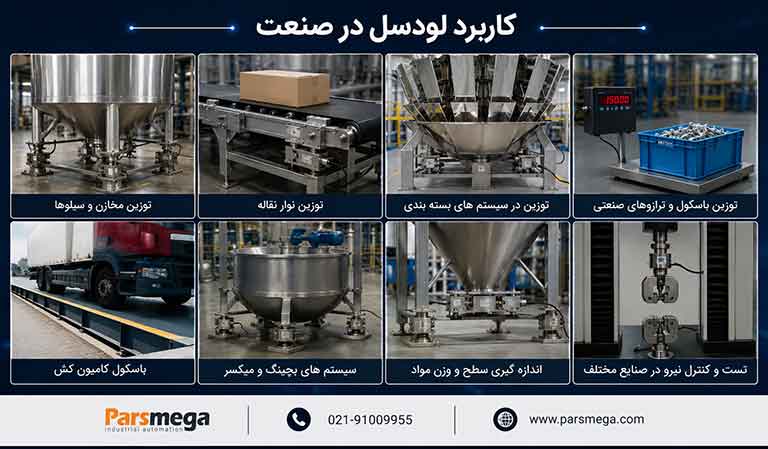

کاربرد لودسل در صنعت

امروزه لودسل در صنایع مختلف کاربرد بسیار گسترده‌ای دارد و در بسیاری از پروژه‌های اتوماسیون صنعتی، مهندسین از تجهیزات مانیتورینگ و کنترل وزن برای کنترل فرآیند تولید استفاده می‌کنند. برخی از مهم‌ترین کاربردها عبارت‌اند از:

• سیستم‌های بچینگ صنعتی
• دستگاه‌های بسته‌بندی اتوماتیک
• توزین مخازن و سیلوها
• صنایع غذایی و دارویی
• خطوط تولید سیمان
• نوار نقاله‌های توزین
• تجهیزات تست فشار و آزمایشگاهی
• اتوماسیون صنعتی

نقش نمایشگر وزن و کنترلر وزن در سیستم توزین

سیگنال خروجی لودسل معمولاً در حد میلی‌ولت است و مستقیماً قابل استفاده نیست. به همین دلیل از نمایشگر وزن و یا کنترلر وزن استفاده می‌شود. کنترلر وزن وظیفه دارد:

• سیگنال لودسل را تقویت کند
• وزن را نمایش دهد
• عملیات کالیبراسیون انجام دهد
• خروجی صنعتی مانند RS485 یا آنالوگ ارائه کند

برای مشاهده انواع نمایشگر و کنترلر وزن صنعتی می‌توانید محصولات توزین پارس مگا را بررسی کنید. همچنین در برخی پروژه‌ها از ترانسمیتر وزن برای انتقال اطلاعات توزین به PLC و سیستم‌های مانیتورینگ استفاده می‌شود.

تجربه استفاده از لودسل در پروژه‌های صنعتی

در بسیاری از پروژه‌های صنعتی، انتخاب صحیح لودسل، ترانسمیتر وزن، نمایشگر وزن تأثیر مستقیمی روی دقت و پایداری سیستم دارد. برای مثال در سیستم‌های بچینگ، اندازه‌گیری دقیق مواد اولیه اهمیت بسیار بالایی دارد و کوچک‌ترین خطا می‌تواند کیفیت محصول نهایی را تغییر دهد. همچنین در خطوط بسته‌بندی اتوماتیک، کنترل دقیق وزن باعث کاهش هدررفت مواد و افزایش کیفیت تولید می‌شود. در مقاله ای تحت عنوان”چگونه لودسل مناسب انتخاب کنیم؟ راهنمای کامل انتخاب Load Cell” به موضوع انتخاب لودسل پرداخته ایم.

تجهیزات توزین پارس مگا در پروژه‌های مختلف صنعتی، خطوط تولید، سیستم‌های بسته‌بندی و تجهیزات آزمایشگاهی مورد استفاده قرار گرفته‌اند.

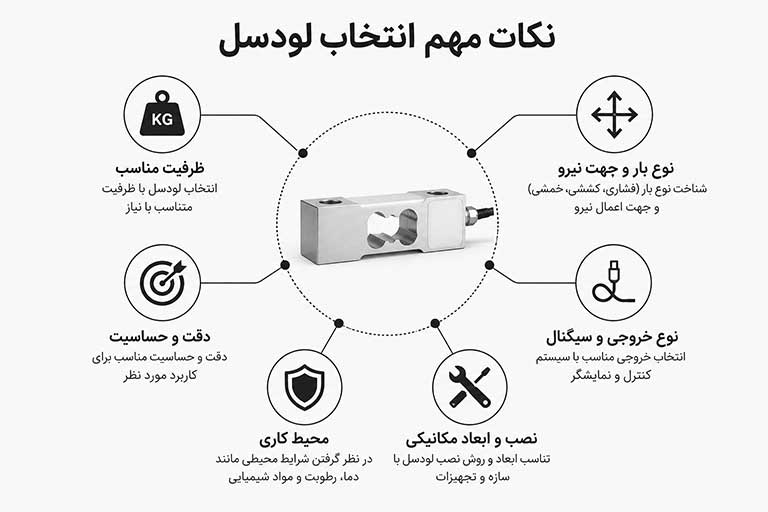

نکات مهم در انتخاب لودسل

 انتخاب اشتباه لودسل می‌تواند باعث خطای اندازه‌گیری و ناپایداری سیستم توزین شود. برای انتخاب لودسل مناسب باید به موارد زیر توجه شود: ظرفیت وزنی، دقت اندازه‌گیری، شرایط محیطی، میزان رطوبت و گردوغبار، نوع نصب، لرزش و نویز صنعتی، نوع خروجی، دمای محیط

جمع‌بندی

لودسل یکی از مهم‌ترین تجهیزات سیستم‌های توزین صنعتی است که در بسیاری از صنایع کاربرد دارد. انتخاب صحیح لودسل، کنترلر وزن و تجهیزات مانیتورینگ، نقش بسیار مهمی در دقت و عملکرد سیستم‌های صنعتی خواهد داشت.

اگر برای انتخاب تجهیزات توزین صنعتی، کنترلر وزن یا ترانسمیتر لودسل نیاز به مشاوره دارید، می‌توانید محصولات تخصصی پارس مگا را بررسی کنید.
