کنترلر و نمایشگر وزن PM-WI01-DIS

کنترلر و نمایشگر وزن PM-WI01-DIS

دارای برنامه میکسر 5 ماده (تخلیه دستی)

دارای برنامه میکسر 4 ماده ( تخلیه خودکار)

دارای برنامه تخلیه تانکر و سیلو

5 خروجی رله

3 ورودی دیجیتال

دو ردیف نمایشگر 7سگمنت

نمایشگر وضعیت خروجی‌ها

4 دکمه برای تنظیم منوها

پورت RS485 و RS232

مبدل آنالوگ به دیجیتال 24 بیتی

دارای خروجی آنالوگ 16 بیتی

قابلیت اتصال به PLC و HMI

18 ماه ضمانت
نقد و بررسی
مشخصات
نظرات
فایلهای راهنما
نقد و بررسی

‫PM-WI01 یک نمایشگر و کنترلر وزن با دارا بودن چندین برنامه قابل برنامه ریزی برای انواع سیستم های توزین است. این نمایشگر با بهره گیری از دو ردیف نمایشگر 6 رقمی از نوع 7سگمنت علاوه بر سهولت تنظیمات امکان نمایش انواع پارامترها را نیز فراهم می‌کند. در این کنترلر وزن نیز همانند سایر نمایشگرهای پارس مگا، از ADC با دقت 24 بیت استفاده شده است، که این امر قدرت تفکیک فوق العاده 1:100.000 را ایجاد کرده است.

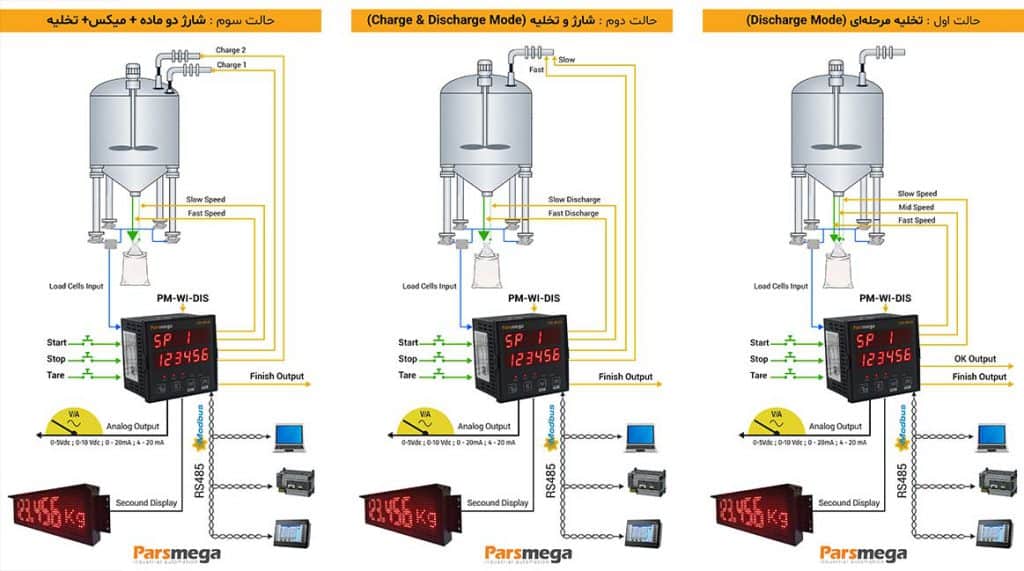

‫PM-WI01 یک نمایشگر لودسل میباشد، که قابلیت نمایش وزن و کنترل خروجی های رله را برای مصارف تخلیه (دیسشارژ) و شارژ مخزن، تانکر، سیلو و … را دارد.
‫این ماژول قابلیت اتصال به کامپیوتر و تجهیزات کنترلی از قبیل ( HMIو PLC )را دارا می باشد .
با توجه به ویژگی های خاصی که در این ماژول طراحی شده است شما به راحتی می توانید یک سیستم تخلیه ساده و دقیق راه اندازی نمود.

مشخصات فنی

دارای برنامه میکسر 5 ماده (تخلیه دستی)

دارای برنامه میکسر 4 ماده ( تخلیه خودکار)

دارای برنامه تخلیه تانکر و سیلو

5 خروجی رله

3 ورودی دیجیتال

دو ردیف نمایشگر 7سگمنت

نمایشگر وضعیت خروجی‌ها

4 دکمه برای تنظیم منوها

پورت RS485 و RS232

مبدل آنالوگ به دیجیتال 24 بیتی

دارای خروجی آنالوگ 16 بیتی

قابلیت اتصال به PLC و HMI

موارد استفاده

• تخلیه و شارژ سیلو
• تخلیه و شارژ مخزن
• تخلیه و شارژ مخازن دارای میکسر با حداکثر دو ماده ورودی



مشخصات
مشخصات فنی
تعداد لودسل قابل اتصال 6
ولتاژ تحریک لودسل 5 VDC
مبدل آنالوگ به دیجیتال 24bit
فیلتر دیجیتال EMI
مشخصات الکتریکی
منبع تغذیه 230 VAC
مشخصات صفحه نمایش
نمایشگر دارد
محدوده نمایش -99999~999999
نوع نمایشگر 7Segment
صفحه کلید دارد
مشخصات فیزیکی
ابعاد 96*96*88
body material compact plastic
نحوه نصب Panel
نوع سیم بندی Screw
مشخصات خروجی آنالوگ
خروجی آنالوگ دارد
نوع خروجی آنالوگ 0-10V; 0-5V; 0-20mA; 4-20mA
ایزولاسیون isolated
مشخصات ورودی دیجیتال
ورودی دیجیتال دارد
تعداد ورودی دیجیتال 3
مشخصات خروجی دیجیتال
خروجی دیجیتال دارد
تعداد خروجی دیجیتال 5
مشخصات ارتباط سریال
ارتباط سریال دارد
تعداد پورت سریال 2
نوع پورت سریال RS485,RS232
