ترانسمیتر جریان AC خروجی آنالوگ PM-CT11A

معرفی ترانسمیتر جریان PM-CT11A

ترانسمیتر جریان PM-CT11A یکی از محصولات تخصصی پارس مگا برای اندازه‌گیری جریان AC و تبدیل آن به سیگنال‌های استاندارد صنعتی است. این تجهیز با دریافت سیگنال از ترانس جریان (CT) و تبدیل آن به خروجی‌های آنالوگ و دیجیتال، امکان مانیتورینگ و کنترل جریان را در سیستم‌های اتوماسیون صنعتی فراهم می‌کند.

این ترانسمیتر جریان با پشتیبانی از خروجی‌های 0 تا 5 ولت، 0 تا 10 ولت، 0 تا 20 میلی‌آمپر و 4 تا 20 میلی‌آمپر به‌راحتی به PLC، HMI، سیستم‌های مانیتورینگ انرژی و تجهیزات کنترلی متصل می‌شود. همچنین ارتباط RS485 با پروتکل Modbus RTU امکان انتقال داده‌های اندازه‌گیری شده را به سیستم‌های نظارتی فراهم می‌کند.

ویژگی‌های اصلی ترانسمیتر جریان PM-CT11A

• اندازه‌گیری دقیق جریان AC از طریق ترانس جریان 5 آمپر
• خروجی آنالوگ قابل تنظیم: 0 تا 5 ولت، 0 تا 10 ولت، 0 تا 20 میلی‌آمپر و 4 تا 20 میلی‌آمپر
• ارتباط سریال RS485 با پشتیبانی از Modbus RTU
• قابلیت اتصال به PLC، HMI و SCADA
• LED نمایش وضعیت عملکرد دستگاه
• نصب آسان روی تابلو برق
• طراحی صنعتی و مقاوم برای محیط‌های صنعتی
• رنج دمای کاری 30- تا 75+ درجه سانتی‌گراد

کاربردهای ترانسمیتر جریان

ترانسمیتر جریان PM-CT11A در پروژه‌های مانیتورینگ انرژی و اتوماسیون صنعتی کاربرد گسترده‌ای دارد. برخی از مهم‌ترین کاربردهای این تجهیز عبارت‌اند از:

• اندازه‌گیری جریان مصرفی تجهیزات صنعتی
• تابلوهای برق و مراکز توزیع انرژی
• پایش ترانسفورماتورها و ژنراتورها
• سیستم‌های مدیریت انرژی (EMS)
• اتصال به PLC و سیستم‌های کنترل صنعتی
• مانیتورینگ بار الکتریکی خطوط تولید

سایر مدل‌های ترانسمیتر جریان پارس مگا

اگر به امکانات بیشتری مانند اندازه‌گیری سه‌فاز یا اندازه‌گیری True RMS نیاز دارید، می‌توانید سایر مدل‌های خانواده ترانسمیتر جریان پارس مگا را نیز بررسی کنید:

• PM-CT11: ترانسمیتر جریان AC برای کاربردهای عمومی صنعتی
• PM-CT13: ترانسمیتر جریان با خروجی آنالوگ استاندارد
• PM-CTR11: ترانسمیتر جریان True RMS برای بارهای غیرخطی
• PM-CTR11A: ترانسمیتر True RMS با خروجی آنالوگ صنعتی

برای مشاهده مشخصات و مقایسه تمام مدل‌ها می‌توانید به صفحه ترانسمیتر جریان پارس مگا مراجعه کنید.

مطالعه بیشتر

اگر قصد انتخاب یا خرید ترانسمیتر جریان را دارید، پیشنهاد می‌کنیم مقاله «ترانسمیتر جریان چیست؟» را مطالعه کنید. در این مقاله نحوه عملکرد، انواع ترانسمیتر جریان، تفاوت مدل‌های مختلف و نکات انتخاب مناسب برای پروژه‌های صنعتی به‌طور کامل بررسی شده است.

نحوه عملکرد ترانسمیتر جریان AC

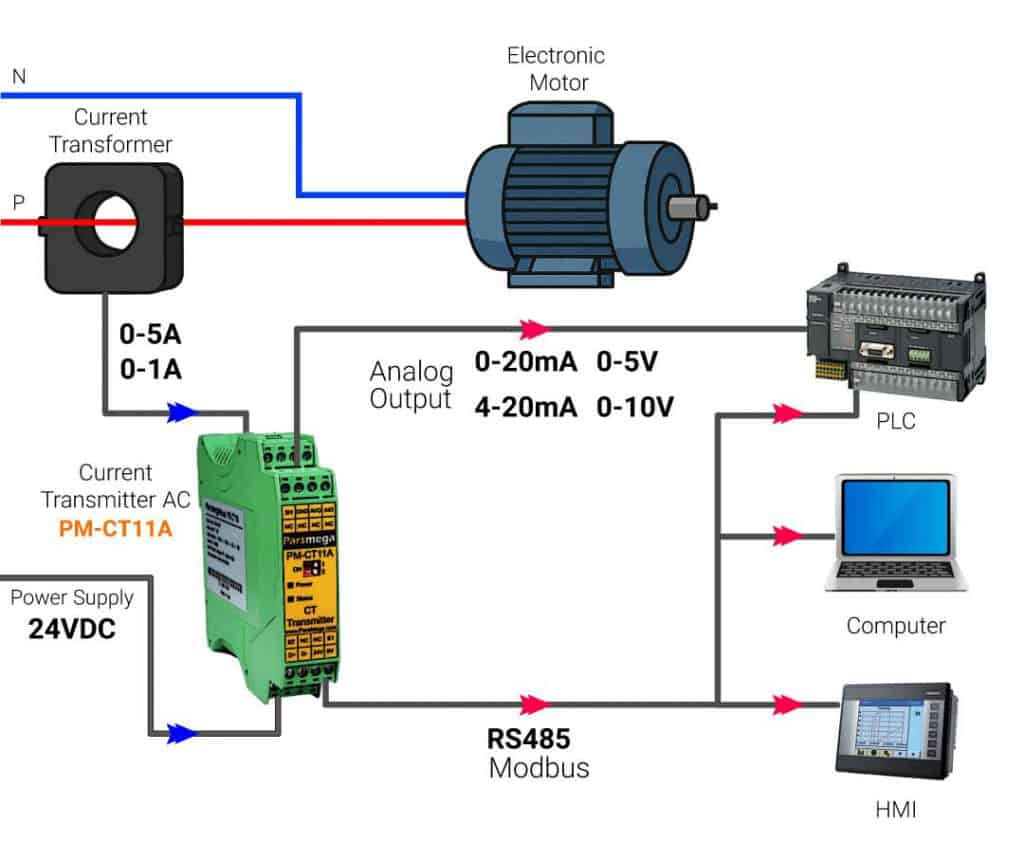

این ماژول جریان خروجی ترانس جریان (CT) را دریافت کرده و پس از پردازش داخلی، مقدار اندازه‌گیری شده را به سیگنال‌های استاندارد آنالوگ و داده دیجیتال Modbus تبدیل می‌کند. به این ترتیب امکان انتقال اطلاعات جریان به تجهیزات کنترلی و مانیتورینگ بدون نیاز به سیم‌کشی پیچیده فراهم می‌شود.

سوالات متداول ترانسمیتر جریان PM-CT11A

ترانسمیتر جریان PM-CT11A چه کاری انجام می‌دهد؟

این دستگاه جریان AC اندازه‌گیری شده توسط ترانس جریان (CT) را به سیگنال‌های استاندارد صنعتی مانند 0 تا 10 ولت، 0 تا 5 ولت، 0 تا 20 میلی‌آمپر و 4 تا 20 میلی‌آمپر تبدیل می‌کند و امکان ارسال اطلاعات به PLC، HMI و سیستم‌های مانیتورینگ را فراهم می‌سازد.

آیا PM-CT11A قابلیت اتصال به PLC را دارد؟

بله، این ترانسمیتر جریان از طریق خروجی آنالوگ و همچنین پورت RS485 با پروتکل Modbus RTU به انواع PLC، HMI و سیستم‌های اتوماسیون صنعتی متصل می‌شود.

ورودی ترانسمیتر جریان PM-CT11A چیست؟

این ماژول برای اتصال به ترانس‌های جریان (CT) با خروجی 5 آمپر طراحی شده و می‌تواند جریان اندازه‌گیری شده را به سیگنال استاندارد تبدیل کند.

چه خروجی‌هایی در PM-CT11A در دسترس است؟

خروجی دستگاه قابل تنظیم بوده و شامل 0 تا 5 ولت، 0 تا 10 ولت، 0 تا 20 میلی‌آمپر و 4 تا 20 میلی‌آمپر است.

تفاوت PM-CT11A با PM-CT11 چیست؟

مدل PM-CT11A علاوه بر ارتباط Modbus، دارای خروجی آنالوگ استاندارد صنعتی است. در صورتی که به ارسال سیگنال آنالوگ به PLC یا تجهیزات کنترلی نیاز دارید، PM-CT11A انتخاب مناسب‌تری خواهد بود.

آیا ترانسمیتر جریان PM-CT11A برای مانیتورینگ انرژی مناسب است؟

بله، این تجهیز برای اندازه‌گیری و پایش جریان مصرفی تجهیزات، تابلوهای برق، خطوط تولید و سیستم‌های مدیریت انرژی کاربرد گسترده‌ای دارد.

آیا PM-CT11A برای اندازه‌گیری جریان سه فاز مناسب است؟

PM-CT11A برای اندازه‌گیری یک کانال جریان طراحی شده است. برای اندازه‌گیری همزمان سه فاز می‌توانید از ترانسمیتر جریان سه کانال PM-CT13 استفاده کنید.

برای انتخاب ترانسمیتر جریان مناسب چه مواردی را باید در نظر گرفت؟

نوع خروجی مورد نیاز، تعداد کانال‌های اندازه‌گیری، نیاز به خروجی آنالوگ یا Modbus و نوع کاربرد از مهم‌ترین معیارهای انتخاب ترانسمیتر جریان هستند. برای اطلاعات بیشتر مقاله «ترانسمیتر جریان چیست؟» را مطالعه کنید.
