نمایشگر وزن چیست؟ راهنمای انتخاب نمایشگر لودسل و اندیکاتور وزن صنعتی 5 روز پیش

نمایشگر وزن یا Weight Indicator دستگاهی است که سیگنال خروجی لودسل را دریافت کرده، آن را پردازش می‌کند و مقدار وزن را به صورت عددی نمایش می‌دهد. این تجهیز یکی از مهم‌ترین اجزای سیستم‌های توزین صنعتی محسوب می‌شود و در انواع باسکول، سیلو، مخازن، هاپرها، ماشین‌آلات بسته‌بندی، سیستم‌های بچینگ و خطوط تولید مورد استفاده قرار می‌گیرد.

نمایشگر وزن با دریافت سیگنال میلی‌ولت بر ولت (mV/V) از لودسل، مقدار وزن را محاسبه کرده و علاوه بر نمایش وزن، می‌تواند امکاناتی مانند خروجی آنالوگ، ارتباط Modbus، ورودی و خروجی دیجیتال و ارتباط با PLC و HMI را نیز فراهم کند.

نمایشگر لودسل (وزن) چگونه کار می‌کند؟

لودسل هنگام اعمال نیرو یا وزن، سیگنال الکتریکی بسیار کوچکی تولید می‌کند. نمایشگر لودسل این سیگنال را توسط مبدل‌های ADC با دقت بالا دریافت کرده و پس از پردازش و فیلتر کردن نویز، مقدار وزن را نمایش می‌دهد.

در سیستم‌های صنعتی، نمایشگر وزن معمولاً وظایف زیر را نیز بر عهده دارد:

• نمایش وزن لحظه‌ای
• انجام عملیات صفر (Zero)
• پارسنگ (Tare)
• کنترل فرآیند توزین
• ارسال اطلاعات به PLC
• تبدیل وزن به خروجی آنالوگ 4-20mA یا 0-10V
• ارتباط با سیستم‌های اسکادا و HMI

تفاوت نمایشگر وزن و ترانسمیتر وزن چیست؟

بسیاری از کاربران تفاوت بین نمایشگر وزن و ترانسمیتر وزن را نمی‌دانند.

نمایشگر وزن (Weight Indicator)

• دارای صفحه نمایش
• نمایش مستقیم وزن
• مناسب اپراتور و سیستم‌های توزین
• دارای کلیدهای کنترلی
• امکان مشاهده و تنظیم پارامترها

ترانسمیتر وزن (Weight Transmitter)

• فاقد نمایشگر
• تبدیل سیگنال وزن به خروجی آنالوگ یا دیجیتال
• مناسب اتصال مستقیم به PLC
• ابعاد کوچک‌تر
• مناسب تابلوهای کنترل

اگر نیاز به مشاهده مستقیم وزن دارید، نمایشگر وزن گزینه مناسب‌تری است. اما اگر هدف تنها انتقال اطلاعات وزن به PLC باشد، استفاده از ترانسمیتر وزن توصیه می‌شود.

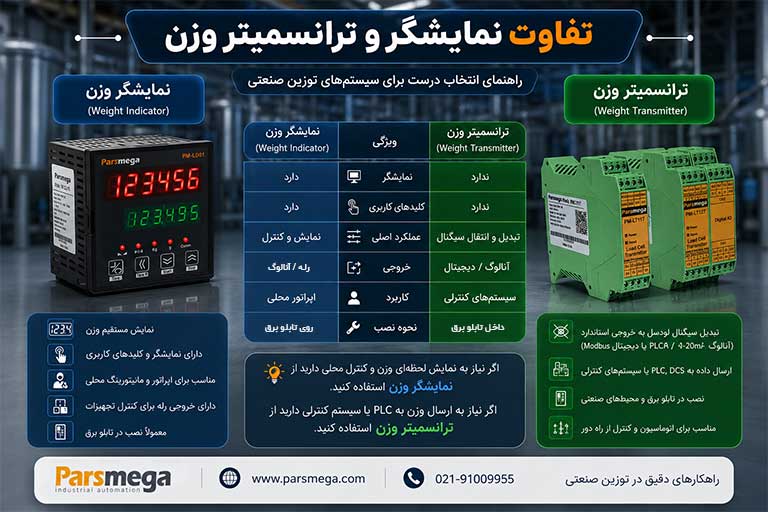

شکل بالا تفاوت نمایشگر وزن (Weight Indicator) و ترانسمیتر وزن (Weight Transmitter) را نشان می‌دهد. نمایشگر وزن علاوه بر پردازش سیگنال لودسل، امکان نمایش مستقیم وزن و کنترل محلی را فراهم می‌کند؛ در حالی که ترانسمیتر وزن وظیفه تبدیل سیگنال لودسل به خروجی‌های استاندارد مانند آنالوگ، دیجیتال، رله و ترانزیستوری را بر عهده دارد و معمولاً برای اتصال به PLC، DCS و سیستم‌های اتوماسیون صنعتی استفاده می‌شود.

چگونه نمایشگر وزن مناسب انتخاب کنیم؟

در انتخاب نمایشگر لودسل باید به موارد زیر توجه کرد:

1. تعداد لودسل

برخی سیستم‌ها تنها یک لودسل دارند، اما در باسکول‌ها و مخازن بزرگ ممکن است چندین لودسل به صورت همزمان استفاده شود.

2. نیاز به PLC

اگر سیستم شما به PLC متصل می‌شود، بهتر است از مدل‌هایی با خروجی آنالوگ یا Modbus استفاده کنید.

3. دقت اندازه‌گیری

در کاربردهای صنعتی حساس، دقت ADC و تفکیک‌پذیری نمایشگر اهمیت زیادی دارد.

4. شرایط محیطی

دمای محیط، نویز الکتریکی و شرایط نصب باید در انتخاب نمایشگر وزن در نظر گرفته شوند.

آیا نمایشگر وزن از همه لودسل‌ها پشتیبانی می‌کند؟

اکثر نمایشگرهای وزن صنعتی با لودسل‌های استاندارد موجود در بازار سازگار هستند. ظرفیت لودسل تأثیر مستقیمی بر سازگاری نمایشگر ندارد و مهم‌ترین عامل، نوع خروجی لودسل و محدوده سیگنال ورودی دستگاه است.

نمایشگرهای وزن پارس مگا قابلیت اتصال به انواع لودسل‌های فشاری، کششی، خمشی و باسکولی را دارند و در ظرفیت‌های مختلف از چند کیلوگرم تا چندین تن قابل استفاده هستند.

مقایسه نمایشگرهای وزن پارس مگا

پارس مگا نمایشگرهای وزن صنعتی خود را در دو خانواده اصلی PM-LD01 و PM-LD31 ارائه می‌کند. انتخاب بین این مدل‌ها معمولاً بر اساس فضای نصب، تعداد ورودی و خروجی‌های مورد نیاز و امکانات ارتباطی انجام می‌شود.

جدول مقایسه نمایشگرهای وزن پارس مگا

خانواده PM-LD01

مدل‌های PM-LD01 و PM-LD01A از نظر ابعاد، ظاهر و امکانات اصلی یکسان هستند. این نمایشگرها دارای ابعاد 96×96 میلی‌متر بوده و برای نصب در تابلوهای صنعتی طراحی شده‌اند. ویژگی‌های مشترک:

• دو ردیف نمایشگر 7Segment
• 5 خروجی رله
• 3 ورودی دیجیتال
• ارتباط RS485 با پروتکل Modbus
• دقت قرائت 1:100000
• قابلیت اتصال به انواع لودسل

تفاوت این دو مدل:

• PM-LD01: بدون خروجی آنالوگ
• PM-LD01A: دارای خروجی آنالوگ (5-0 و 10-0 ولت 20-4 و 20-0 میلی آمپر)

این خانواده برای کاربردهایی که به تعداد بیشتری ورودی و خروجی نیاز دارند گزینه مناسبی محسوب می‌شود.

خانواده PM-LD31

مدل‌های PM-LD31 و PM-LD31A نسخه فشرده‌تر نمایشگرهای وزن پارس مگا هستند و در ابعاد 48×96 میلی‌متر طراحی شده‌اند. این سری برای تابلوهایی که فضای نصب محدود دارند انتخاب مناسبی است. ویژگی‌های مشترک:

• یک ردیف نمایشگر 7Segment
• 3 خروجی رله
• 2 ورودی دیجیتال
• ارتباط RS485 با پروتکل Modbus
• دقت بالا در قرائت وزن
• قابلیت اتصال به انواع لودسل

تفاوت این دو مدل:

• PM-LD31: بدون خروجی آنالوگ
• PM-LD31A: دارای خروجی آنالوگ (5-0 و 10-0 ولت 20-4 و 20-0 میلی آمپر)

کدام مدل برای شما مناسب‌تر است؟

اگر به تعداد بیشتری خروجی رله، ورودی دیجیتال و نمایشگر دو ردیفه نیاز دارید، خانواده PM-LD01 انتخاب مناسب‌تری است. اما اگر محدودیت فضا در تابلو برق دارید و به یک نمایشگر وزن فشرده نیاز دارید، خانواده PM-LD31 گزینه بهتری خواهد بود.

در صورتی که نیاز به ارسال مقدار وزن به PLC یا سیستم‌های کنترل از طریق سیگنال آنالوگ دارید، مدل‌های PM-LD01A و PM-LD31A پیشنهاد می‌شوند.

جمع‌بندی

نمایشگر وزن یکی از مهم‌ترین تجهیزات سیستم‌های توزین صنعتی است که وظیفه دریافت و پردازش سیگنال لودسل و نمایش دقیق وزن را بر عهده دارد. انتخاب صحیح نمایشگر لودسل بر اساس نوع کاربرد، تعداد لودسل، نیاز به PLC، خروجی آنالوگ و پروتکل‌های ارتباطی می‌تواند نقش مهمی در افزایش دقت و پایداری سیستم توزین داشته باشد.
