سیگنال ایزولاتور PM-ISO11
ایزولاسیون نوری و گالوانیک کامل بین ورودی، خروجی و تغذیه
مبدّل A/D با دقت 24 بیت و خروجی DAC با رزولوشن 16 بیت
پشتیبانی از تمامی سیگنال‌های استاندارد ولتاژ و جریان
تبدیل دوطرفه بین انواع سیگنال‌های ±10V، ±5V، 0–10V، 0–5V، 0/4–20mA و 0–20mA
نمایشگر LED چهار رقمی جهت نمایش مقدار و انجام تنظیمات
تنظیم آسان از طریق کلیدهای پنل جلویی
ارتباط RS-485 با پروتکل Modbus RTU برای مانیتورینگ و پیکربندی
تغذیه 24VDC و نصب سریع روی ریل DIN
طراحی صنعتی مقاوم با بدنه پلی‌کربنات و درجه حفاظت IP65
18 ماه ضمانت
سیگنال ایزولاتور مدل PM-ISO11
ایزولاتورهای سیگنال برای محافظت از دستگاه‌ها و سیستم‌های کنترل و اندازه‌گیری در برابر نویز، نوسانات و ولتاژهای ناخواسته طراحی شده‌اند. در صورت عدم استفاده از ایزولاتور سیگنال، این عوامل می‌توانند باعث خرابی، خطا یا آسیب به تجهیزات کنترلی شوند.
سیگنال ایزولاتور پارسمگا مدل PM-ISO11 با بهره‌گیری از ایزولاسیون نوری و گالوانیک — دو روش پیشرفته در جداسازی سیگنال — حفاظت و پایداری بسیار بالایی را در سیستم‌های ابزار دقیق و اتوماسیون صنعتی تضمین می‌کند. این طراحی باعث حذف کامل تداخلات الکتریکی، نویز و حلقه زمین (Ground Loop) بین بخش‌های مختلف سیستم می‌شود.
در بخش پردازش سیگنال، PM-ISO11 به مبدّل A/D با دقت بالا (24 بیت) مجهز شده است که سیگنال ورودی را با نهایت وضوح نمونه‌برداری کرده و پس از پردازش، خروجی دقیق و پایدار را تولید می‌کند. این امر دقت سیستم‌های کنترل را به‌طور چشمگیری افزایش می‌دهد.
علاوه بر ایزولاسیون و دقت بالا، این دستگاه امکان تبدیل تمامی سیگنال‌های استاندارد صنعتی به یکدیگر را نیز فراهم می‌سازد. شما می‌توانید انواع سیگنال‌های زیر را بدون محدودیت به یکدیگر تبدیل کنید:
-10~+10V | -5~+5V | 0~10V | 0~5V | 0~20mA | 4~20mA
همچنین، وجود نمایشگر LED چهار رقمی علاوه بر نمایش مقدار لحظه‌ای ولتاژ یا جریان ورودی و خروجی، امکان انجام کلیه تنظیمات دستگاه به‌صورت دقیق و سریع را در اختیار کاربر قرار می‌دهد.
ویژگی سیگنال ایزولاتور مدل PM-ISO11
✅ایزولاسیون نوری و گالوانیک کامل بین ورودی، خروجی و تغذیه
✅مبدّل A/D با دقت 24 بیت و خروجی DAC با رزولوشن 16 بیت
✅پشتیبانی از تمامی سیگنال‌های استاندارد ولتاژ و جریان
✅ تبدیل دوطرفه بین انواع سیگنال‌های ±10V، ±5V، 0–10V، 0–5V، 0/4–20mA و 0–20mA
✅نمایشگر LED چهار رقمی جهت نمایش مقدار و انجام تنظیمات
✅تنظیم آسان از طریق کلیدهای پنل جلویی
✅ ارتباط RS-485 با پروتکل Modbus RTU برای مانیتورینگ و پیکربندی
✅ تغذیه 24VDC و نصب سریع روی ریل DIN
✅طراحی صنعتی مقاوم با بدنه پلی‌کربنات و درجه حفاظت IP65
مشخصات فنی سیگنال ایزولاتور مدل PM-ISO11
| ویژگی | جزئیات |
|---|---|
| نوع ورودی و خروجی | ولتاژ یا جریان (قابل انتخاب) |
| محدوده ورودی و خروجی | -10~+10V، -5~+5V، 0–10V، 0–5V، 0/4–20mA، 0–20mA |
| دقت ورودی | 24 بیت (ADC) |
| دقت خروجی | 16 بیت (ADC) |
| نوع ایزولاسیون | نوری و گالوانیک (Optical + Galvanic) |
| ولتاژ ایزولاسیون | تا 1500VDC بین ورودی، خروجی و تغذیه |
| ارتباط | RS485 با پروتکل Modbus |
| نصب | ریل DIN |
| محدوده دما | -30°C تا +75°C |
| ابعاد | 23 × 100 × 114 میلی‌متر |
| درجه حفاظت | IP65 |
| ولتاژ تغذیه | 24V DC |
کاربرد سیگنال ایزولاتور مدل PM-ISO11
-
ایزوله‌سازی سیگنال‌ها در سیستم‌های PLC، DCS، HMI و اسکادا
-
تبدیل سیگنال‌های آنالوگ در خطوط کنترل فرآیند
-
حذف نویز و جلوگیری از ایجاد Ground Loop در شبکه‌های ابزار دقیق
-
محافظت از ورودی و خروجی تجهیزات کنترلی در برابر نوسانات الکتریکی
-
انتقال و تقویت سیگنال در مسیرهای طولانی و محیط‌های نویزی

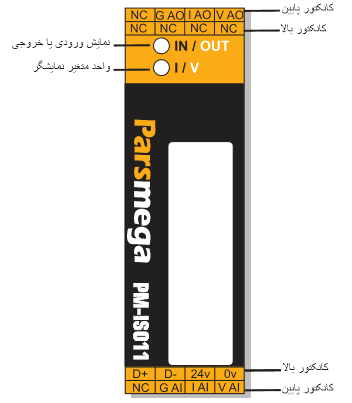

اتصالات ایزولاتور و مبدل سیگنال آنالوگ
سفارش و دریافت اطلاعات بیشتر
برای دریافت قیمت محصول ایزولاتور و مبدل سیگنال آنالوگ و ارائه مشاوره رایگان با کارشناسان پارس مگا در واتس اپ تماس بگیرید
