ایزولاتور و مبدل سیگنال آنالوگ PM-SS12

ماژول PM-SS12 پارس‌مگا یک ایزولاتور و مبدل سیگنال آنالوگ با دو کانال خروجی ایزوله است. این محصول برای اتوماسیون صنعتی و کنترل فرآیند طراحی شده و از سیگنال‌های 0–10V، 0–5V، 4–20mA و 0–20mA پشتیبانی می‌کند. تنظیمات ورودی و خروجی با استفاده از دیپ‌سوییچ انجام می‌شود و دارای ارتباط سریال RS485 با پروتکل Modbus است. نصب این ماژول روی ریل DIN بسیار ساده و سریع می‌باشد.

عملکرد ماژول PM-SS12

نکته :سیگنال های آنالوگ خروجی کانال یک و دو از یکدیگر ایزوله می باشند.
عملکرد ماژول به این صورت می باشد که یکی از انواع سیگنال ذکر شده به ورودی آنالوگ متصل می گردد ( با استفاده از دیپ سوییچ روی ماژول قابل تنظیم می باشد) و بعد از تبدیل و ایزولاسیون سیگنال ورودی به یکی از انواع سیگنال های خروجی ذکر شده ( با استفاده از دیپ سوییچ روی ماژول قابل تنظیم می باشد) در هر یک از کانال های آنالوگ خروجی قابل دریافت می باشد.
برای مثال می توان سیگنال 0-10ولت را به ورودی آنالوگ متصل نمود و سیگنال 4-20میلی آمپر را از کانال یک و سیگنال 0-5ولت را از کانال دوم آنالوگ خروجی دریافت نمود.
این ماژول قابلیت اتصال به کامپیوتر و تجهیزات کنترلی از قبیل (HMI و PLC) را دارا می‌باشد .

ویژگی های ایزولاتور و مبدل سیگنال آنالوگ

✅ورودی و خروجی قابل تنظیم: پشتیبانی از سیگنال‌های 0–10V، 0–5V، 4–20mA و 0–20mA.

✅ایزولاسیون گالوانیک: جدا کردن سیگنال‌های ورودی و خروجی برای جلوگیری از تداخل.

✅ارتباط سریال RS485 با پروتکل Modbus: امکان اتصال به سیستم‌های اتوماسیون صنعتی.

✅نصب روی ریل DIN: سهولت در نصب و استفاده در تابلوهای برق.

✅دیپ‌سوییچ برای تنظیمات: پیکربندی آسان بدون نیاز به نرم‌افزار.

✅محدوده دمای کاری گسترده: عملکرد در دمای -30 تا +75 درجه سانتی‌گراد.

مشخصات فنی ایزولاتور و مبدل سیگنال آنالوگ

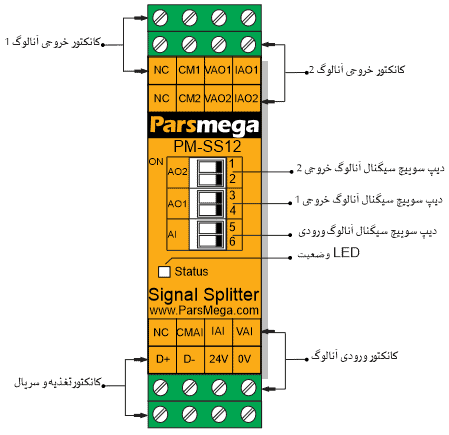

اتصالات ایزولاتور و مبدل سیگنال آنالوگ
