‫ کنترلر تریستور (Thyristor Controller) یک تجهیز الکترونیکی است که وظیفه‌ی کنترل زاویه آتش (firing angle) تریستور را بر عهده دارد تا بتوان توان عبوری از آن را تنظیم کرد. این ماژول به‌عنوان واسط بین یک سیستم کنترلی (مثلاً PLC یا سیستم اتوماسیون صنعتی) و تریستور عمل می‌کند. به زبان ساده تریستور یک نوع سوئیچ الکترونیکی قدرت است که می‌تواند مقدار زیادی جریان را کنترل کند. اما به تنهایی قابل کنترل دقیق نیست، مگر اینکه توسط یک کنترلر مخصوص هدایت شود. اینجاست که کنترلر تریستور وارد عمل می‌شود.

‫کنترلر تریستور سیستمی است که پالس‌های کنترل (Trigger) لازم را به پایه گیت تریستور اعمال می‌کند تا در زمان مناسب تریستور روشن شده و توان عبوری را تنظیم کند. این کنترلر می‌تواند ساده یا بسیار پیچیده باشد و معمولاً شامل بخش‌های زیر است:

• مدار تولید پالس (Gate Drive)

• مدار زمان‌بندی (Timing Circuit)

• مدار سنجش ولتاژ/جریان

• فیلترها و حفاظت‌ها

‫نحوه عملکرد ماژول

1. سیگنال کنترلی از یک PLC یا سیستم کنترل (مثلاً 4-20 میلی‌آمپر یا 0-10 ولت) به ماژول داده می‌شود.

2. ماژول، زاویه آتش تریستور را با توجه به این سیگنال تنظیم می‌کند.

3. تریستور جریان AC را به‌صورت فاز کنترل‌شده به بار منتقل می‌کند.

4. بسته به نیاز، توان انتقالی افزایش یا کاهش می‌یابد.

کاربردهای کنترلر تریستور:

1. دستگاه های جوش مقاومتی (نقطه جوش، جوش مش و …)

2. کنترل سرعت موتورهای AC/DC:

   با تنظیم زاویه آتش (firing angle) تریستور، ولتاژ ورودی موتور کنترل می‌شود. به‌ویژه در درایوهای DC قدیمی یا موتورهای آسنکرون AC

3. یکسوکننده‌های قابل کنترل (Controlled Rectifiers):

   تبدیل AC به DC با امکان تنظیم مقدار ولتاژ خروجی.

4. کنترل توان در گرم‌کن‌های صنعتی:

   کنترل توان تحویلی به المنت‌های حرارتی در کوره‌ها یا هیترهای الکتریکی.

5. کنترل نور در روشنایی صنعتی (Dimmers):

   تغییر روشنایی لامپ‌ها با کنترل توان عبوری.

6. UPS و منابع تغذیه:

   در منابع تغذیه قابل برنامه‌ریزی برای تنظیم دقیق ولتاژ/جریان خروجی.

7. جبران توان راکتیو (در STATCOM یا SVC):

   برای کنترل توان راکتیو در سیستم‌های قدرت و افزایش پایداری ولتاژ.

مزایای استفاده از کنترلر تریستور:

• کنترل دقیق توان و ولتاژ

• راندمان بالا

• توانایی سوئیچینگ در بارهای بالا

• طول عمر بالا (بدون اجزای مکانیکی متحرک)

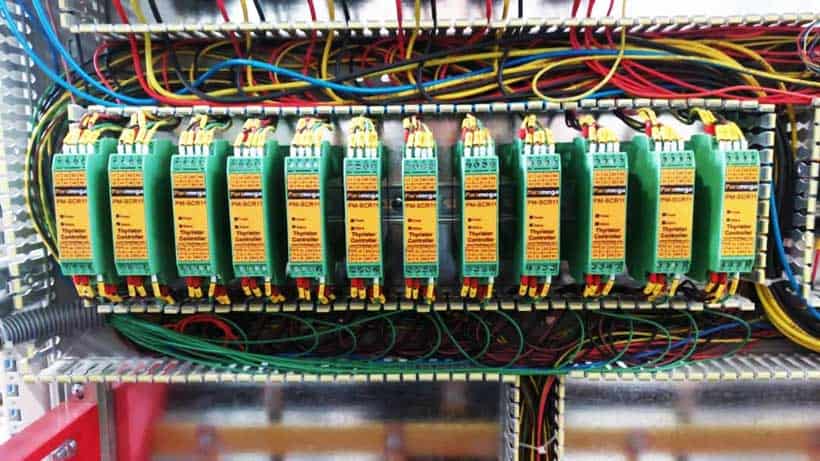

کنترلر جوش یا کنترلر تریستور پارس مگا استفاده شده در دستگاه مش سازی

‫از جمله کنترلر تریستورهایی که در بازار ایران موجود است و در صنعت جوشکاری، کوره‌های القایی، سیستم‌های گرمایش صنعتی و کنترل توان استفاده می‌شود محصول PM-SCR11 برند پارس مگا هست که با عنوان کنترلرجوش و یا کنترل زاویه آتش هم یاد می شود و دارای مزایای زیراست:

• ساختار صنعتی و مقاوم

• پشتیبانی از RS-485 و MODBUS

• کنترل دو مرحله‌ای مخصوص جوش مقاومتی

• تنظیم از طریق PLC با ورودی 0–10V یا 4–20mA

• پشتیبانی فنی رایگان و تعمیرات داخلی

• قیمت مناسب و کیفیت عالی با گارانتی 18 ماهه شرکت

در ادامه می توانید کاتالوگ محصول را دانلود کنید؟ دانلود کاتالوگ کنترلر تریستور پارس مگا
