پنل میتر چیست؟ کاربرد، انواع + معرفی پنل میتر PM-AD11 پارس مگا

پنل میتر چیست؟

پنل میتر یا Panel Meter یک دستگاه اندازه‌گیری و نمایشگر است که روی تابلو برق یا پنل کنترل نصب می‌شود. این ابزار می‌تواند پارامترهایی مانند ولتاژ، جریان، توان، فرکانس،  دما، فشار یا سرعت را به‌صورت دیجیتال یا آنالوگ نمایش دهد. به زبان ساده، پنل میتر چشم اپراتور در سیستم اتوماسیون صنعتی است. در واقع وظیفه اصلی پنل میترها دریافت سیگنال  های آنالوگ و تبدیل آن به مقادیر قابل نمایش است تا در اتوماسیون صنعتی بتوان وضعیت تجهیزات را دقیق پایش و در مدل های که دارای خروجی رله هستند کنترل را انجام داد مانند فرستادن پیام هشدار. در ادامه با یک مثال کاربردی با ما همراه باشید:

کنترل دمای دقیق در صنایع غذایی با پنل میتر دما در خط تولید لبنیات

در صنایع غذایی، کنترل دقیق دما برای حفظ کیفیت محصولات نهایی بسیار اهمیت دارد. پنل میتر دما در خط تولید لبنیات به طور مداوم دمای مخازن نگهداری شیر را از طریق سیگنال آنالوگ ترانسمیتر دما دریافت و اندازه‌گیری می‌کند.

اگر دمای شیر از محدوده مجاز بالاتر یا پایین‌تر رود، پنل میتر دما تغییر غیرعادی را تشخیص داده و هشدار فوری صادر می‌کند. این هشدار هم روی پنل نمایش داده شده و هم به اتاق کنترل ارسال می‌شود تا اپراتورها بتوانند سریعاً وارد عمل شوند و دما را اصلاح کنند.

با استفاده از پنل میتر دما و سیستم هشدار هوشمند، خسارت‌های ناشی از تغییرات دمایی در خط تولید لبنیات به حداقل رسیده و کیفیت محصول نهایی تضمین می‌شود.

چرا باید از پنل میتر استفاده کنیم؟

• نمایش مقادیر لحظه‌ای

  • ولتاژ، جریان، توان، فرکانس، ضریب توان (Power Factor)

  • دما، فشار، سرعت، سطح مایع و دیگر پارامترهای فرآیندی

• مانیتورینگ و نظارت بر سیستم
  اپراتور با نگاه به پنل‌متر می‌تواند سریعاً متوجه شود که سیستم در محدوده کاری مجاز است یا خیر.

• افزایش دقت و امنیت

  • با نمایش دقیق داده‌ها، از عملکرد خارج از محدوده و آسیب به تجهیزات جلوگیری می‌شود.

• امکان ارسال سیگنال هشدار یا کنترل
  بعضی مدل‌های پنل‌متر دارای خروجی رله هستند که در صورت عبور پارامتر از حد مجاز، آلارم یا قطع‌کننده فعال می‌شود.

• یکپارچه‌سازی با سیستم‌های اتوماسیون
  بسیاری از پنل‌مترهای جدید دارای پورت‌های ارتباطی (RS485/Modbus) هستند تا داده‌ها به PLC یا سیستم SCADA ارسال شود.

انواع پنل میتر

۱. پنل میتر آنالوگ (Analog Panel Meter):

• نمایشگر عقربه‌ای دارد.
• مقدار پارامتر (ولتاژ، جریان، دما و غیره) را به صورت پیوسته و تدریجی نشان می‌دهد
• معمولاً برای نمایش‌های ساده و سریع استفاده می‌شود.
• مزیت: خواندن سریع وضعیت کلی، بدون نیاز به مشاهده عدد دقیق.
• معایب: دقت کمتر نسبت به دیجیتال، احتمال خطا در خواندن.

۲. پنل میتر دیجیتال (Digital Panel Meter):

• نمایشگر عددی یا LCD/LED دارد.
• مقدار پارامتر را به صورت عدد دقیق و واضح نمایش می‌دهد.
• معمولاً قابلیت اتصال به ترانسمیترها و دریافت سیگنال‌های دیجیتال یا آنالوگ استاندارد را دارد.
• مزیت: دقت بالا، امکان تنظیم آلارم و امکانات پیشرفته‌تر مثل ثبت داده.
• معایب: قیمت بالاتر و نیاز به منبع تغذیه مستقل.

کاربرد پنل میتر در اتوماسیون صنعتی

• تابلو برق کارخانه‌ها:برای نمایش ولتاژ، جریان و توان مصرفی هر خط تولید

• سیستم‌های HVAC (گرمایش، تهویه و سرمایش):مانیتورینگ دما، فشار و سرعت فن‌ها

• ایستگاه‌های پمپاژ آب و فاضلاب: کنترل سطح مخزن، فشار پمپ و جریان مصرفی موتورها

• ژنراتور و UPS: نمایش فرکانس، ولتاژ خروجی و درصد بار

• ماشین‌آلات صنعتی: اندازه‌گیری دور موتور (RPM)، دمای یاتاقان‌ها یا فشار هیدرولیک

• خطوط انتقال و توزیع برق: مانیتورینگ ولتاژ و جریان فازها برای جلوگیری از اضافه بار

• کارخانه‌های مواد غذایی و دارویی: کنترل دما و رطوبت در خطوط تولید و انبار

تفاوت پنل میتر و مولتی متر

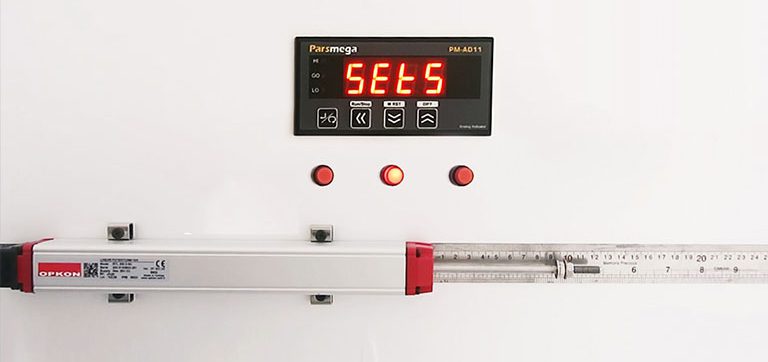

معرفی پنل میتر PM-AD11 – محصول ایرانی شرکت پارس مگا

‫شرکت پارس مگا، با تجربه گسترده در طراحی و تولید تجهیزات اتوماسیون صنعتی، پنل میتر PM‑AD11 (نمایشگر آنالوگ) را به عنوان یک محصول چندکاره، دقیق و مقاوم در سه مدل مختلف به بازار عرضه کرده است.
‫هر سه مدل دارای ورودی آنالوگ با رنج‌های 10-0 ولت، 5-0 ولت، 20-0 میلی‌آمپر و 20-4 میلی‌آمپر و خط کش مقاومتی هستند، اما در خروجی‌ها با یکدیگر تفاوت دارند:

• ‫مدل اول تنها دارای خروجی RS485 با پشتیبانی از پروتکل مدباس است.

• ‫مدل دوم علاوه بر خروجی RS485، دارای سه خروجی رله (Hi, Go, Lo) می‌باشد که امکان ارسال فرمان‌های هشدار، قطع یا اجرای عملیات در فرآیند را به‌سادگی فراهم می‌کند. این مدل با پنل میتر با خروجی رله PM‑AD11R (نمایشگر آنالوگ)‫ معرفی شده است.

• ‫مدل سوم کامل‌ترین مدل خانواده است که علاوه بر خروجی‌های مدل‌های قبلی، دارای خروجی آنالوگ ایزوله متناظر با ورودی‌های سیگنال آنالوگ می‌باشد. این مدل با نام پنل میتر با خروجی آنالوگ PM‑AD11A (نمایشگر آنالوگ)‫ عرضه شده است.

دیگر ویژگی‌های کلیدی PM-AD11:

• مشاهده و کنترل سیگنال آنالوگ
• پشتیبانی از ورودی خط کش مقاومتی
• ایزولاسیون سیگنال آنالوگ
• مشاهده و کالیبره خط کش مقاومتی
•  یک ردیف نمایشگر 7Segment با قابلیت نمایش پارامترهای مختلف
•  دارای خروجی های آنالوگ 16 بیتی جریان و ولتاژ 0-20mA ,4-20mA,0-5V,0-10V
•  دارای نرم افزار کامپیوتری برای انجام تنظیمات و مشاهده پارامترها
•  3 نمایشگر LED جهت نمایش وضعیت‌های مختلف
•  مبدل آنالوگ به دیجیتال 24 بیتی
•  دارای پورت سریال RS485 با پروتکل Modbus (RTU /ASCII) جهت اتصال به انواع PLC ، HMI ، PC

برای مشاهده مشخصات کامل و خرید، به وبسایت پارس مگا مراجعه کنید.

جمع‌بندی

پنل میتر یکی از تجهیزات ضروری در اتوماسیون صنعتی است که با مانیتورینگ دقیق، بهره‌وری، ایمنی و کاهش هزینه‌ها را بهبود می‌بخشد. انتخاب یک محصول باکیفیت مانند PM-AD11 پارس مگا تضمین‌کننده عملکرد بهتر سیستم‌های صنعتی شماست.
